大香蕉免费小视频池組保護板原理和大香蕉免费小视频保護電路的四個功能

來源：香蕉视频APP官网電氣  日期：2019-08-14 14:47  瀏覽量：次

　　大香蕉免费小视频池組保護板原理和大香蕉免费小视频保護電路的四個功能。大香蕉免费小视频池保護板是電子元器件和PCB組成，在一定溫濕環境下時刻準備監護電芯的電壓以及充放回路的電流，及時控製電流回路的通斷的一種電路板。下麵就說說大香蕉免费小视频池組保護板原理和大香蕉免费小视频保護電路的四個功能。

　　大香蕉免费小视频池組保護功能

　　大香蕉免费小视频池組的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控製電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

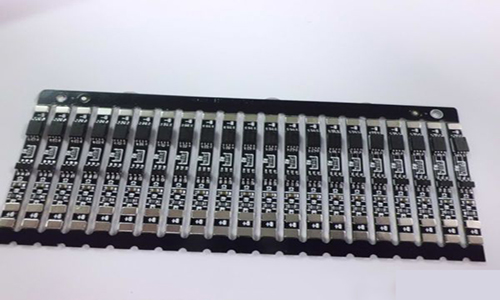

　　普通大香蕉免费小视频池保護板通常包括控製IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控製IC，在一切正常的情況下控製MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控製MOS開關關斷，保護電芯的安全。

　　在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

　　大香蕉免费小视频池組保護板原理

　　大香蕉免费小视频池組之所以需要保護，是由它本身特性決定的。由於大香蕉免费小视频池組本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此大香蕉免费小视频池組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　大香蕉免费小视频池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控製電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

　　普通大香蕉免费小视频池保護板通常包括控製IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控製IC，在一切正常的情況下控製MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控製MOS開關關斷，保護電芯的安全。

　　大香蕉免费小视频保護電路的四個功能

　　1、過度充電保護

　　過度充電保護IC的原理為：當外部充電器對大香蕉免费小视频池充電時，為防止因溫度上升所導致的內壓上升，需終止充電狀態。此時，保護IC需檢測電池電壓，當到達4.25V時(假設電池過充點為4.25V)即激活過度充電保護，將功率MOS由開轉為關斷，進而截止充電。

　　另外，還必須注意因噪聲所產生的過度充電檢出誤動作，以免判定為過充保護。因此，需要設定延遲時間，並且延遲時間不能短於噪聲的持續時間。

　　2、過度放電保護

　　在過度放電的情況下，電解液因分解而導致電池特性劣化，並造成充電次數的降低。采用大香蕉免费小视频池保護IC可以避免過度放電現象發生，實現電池保護功能。

　　3、過電流保護

　　因為不明原因(放電時或正負極遭金屬物誤觸)造成過電流或短路，為確保安全，必須使其立即停止放電

　　當放電電流過大或短路情況發生時，保護IC將激活過(短路)電流保護，此時過電流的檢測是將功率MOSFET的Rds(on)當成感應阻抗用以監測其電壓的下降情形，如果比所定的過電流檢測電壓還高則停止放電，同樣地，過電流檢測也必須設有延遲時間以防有突發電流流入時發生誤動作。

　　4、短路保護

　　防止因操作不慎，直接將正負極導通，而導致電池的起火爆炸等，確保使用以及搬運時的安全性。

　　以上就是大香蕉免费小视频池組保護板原理和大香蕉免费小视频保護電路的四個功能。另外大香蕉免费小视频池保護板還具有電量檢測、餘量顯示、電池工作狀態顯示、通訊遠程控製等功能。檢測檢測大香蕉免费小视频池組保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板。
